ITC-BT-40: las instalaciones generadoras pasan a ser protagonistas del nuevo REBT
Si hubiera que elegir una tecnología que ha transformado el sector eléctrico durante los últimos veinte años, probablemente sería el autoconsumo fotovoltaico.
Cuando se aprobó el REBT en 2002, la generación distribuida era prácticamente inexistente. La producción eléctrica se concentraba en grandes centrales y las instalaciones de baja tensión tenían una única misión: consumir la energía procedente de la red.
Hoy ese modelo ha cambiado completamente.

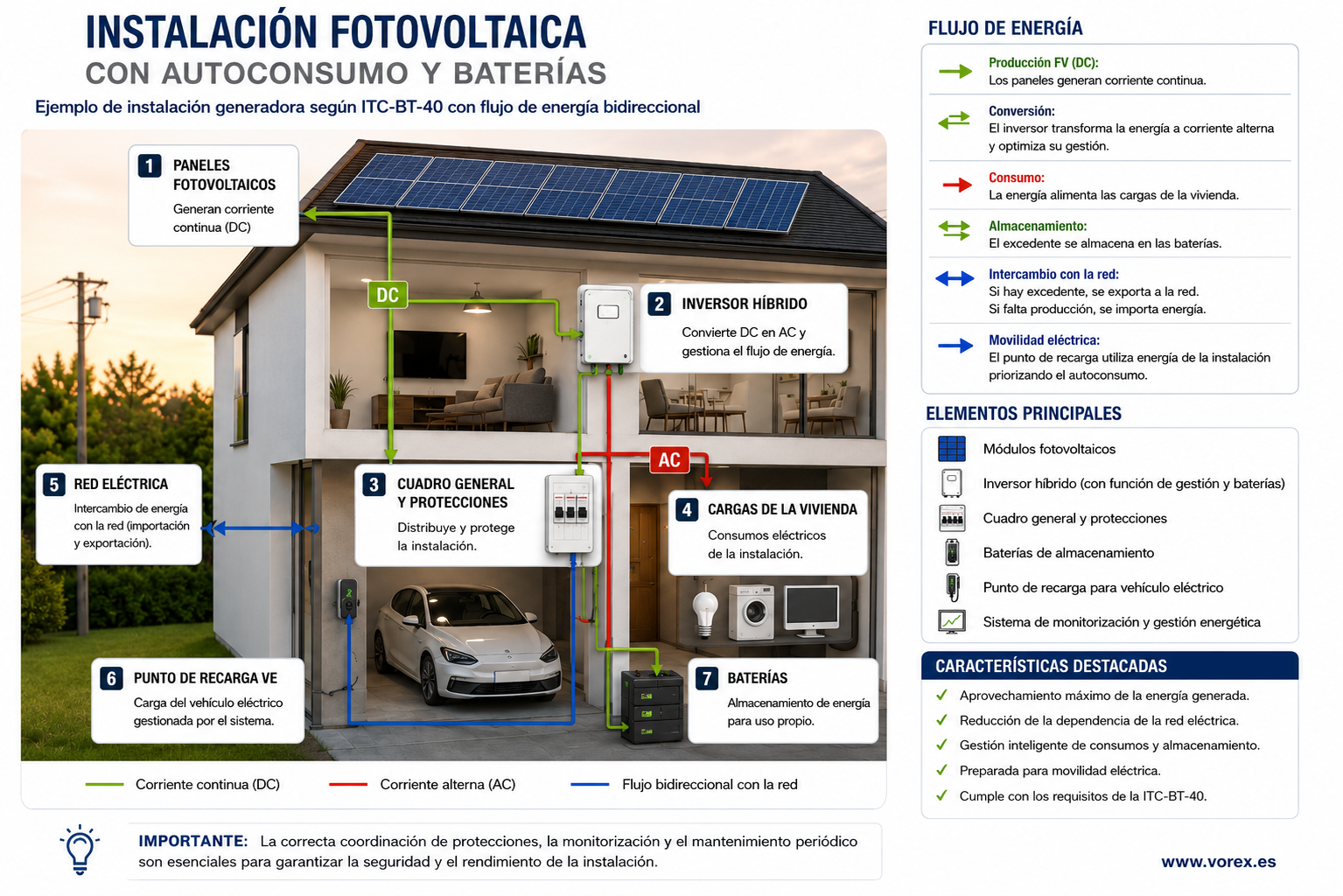

Cada vez es más habitual que una vivienda, una nave industrial o un edificio terciario produzcan parte de la energía que consumen mediante instalaciones fotovoltaicas. A ello se suman los sistemas de almacenamiento con baterías, los cargadores inteligentes para vehículos eléctricos y los sistemas de gestión energética capaces de decidir en tiempo real cuándo consumir, almacenar o exportar electricidad.
El nuevo REBT adapta la ITC-BT-40 a esta nueva realidad y consolida un cambio de paradigma: las instalaciones de generación dejan de ser una excepción para convertirse en un elemento habitual del diseño eléctrico.
Del consumidor al "prosumidor"
Uno de los conceptos que mejor define esta transformación es el de prosumidor (producer + consumer).
Actualmente una misma instalación puede:
- consumir energía de la red;
- producir energía mediante paneles fotovoltaicos;
- almacenar electricidad en baterías;
- cargar un vehículo eléctrico;
- exportar excedentes a la red;
- gestionar automáticamente todos estos flujos energéticos.
El esquema tradicional de una única dirección de la energía desaparece.
Esto implica que el diseño eléctrico debe contemplar múltiples escenarios de funcionamiento que hace veinte años simplemente no existían.
Mucho más que instalar paneles solares
Cuando se habla de instalaciones generadoras suele pensarse únicamente en módulos fotovoltaicos.
Sin embargo, una instalación de autoconsumo está formada por numerosos elementos cuya coordinación resulta fundamental.
Entre ellos encontramos:
- módulos fotovoltaicos;
- inversores;
- protecciones en corriente continua;
- protecciones en corriente alterna;
- sistemas de puesta a tierra;
- interruptores diferenciales;
- dispositivos contra sobretensiones;
- equipos de medida;
- baterías de almacenamiento;
- sistemas de monitorización;
- sistemas de gestión energética (EMS).
El nuevo REBT tiene en cuenta todos estos elementos y busca integrarlos dentro de una misma filosofía de diseño.
La corriente continua adquiere una importancia creciente
Uno de los principales cambios respecto al reglamento vigente es que la corriente continua deja de considerarse un aspecto secundario.
En una instalación fotovoltaica moderna conviven dos mundos completamente distintos:
- el circuito de corriente continua entre los paneles y el inversor;
- el circuito de corriente alterna desde el inversor hacia la instalación.
Cada uno presenta riesgos diferentes.
Mientras que en corriente alterna estamos acostumbrados a la actuación de interruptores automáticos y diferenciales, la corriente continua requiere dispositivos específicamente diseñados para este tipo de instalaciones.
Por este motivo, el borrador incorpora una nueva ITC específica dedicada a las instalaciones en corriente continua, que analizaremos más adelante.
Protección y coordinación: la clave del diseño
Uno de los aspectos que más importancia adquiere en la ITC-BT-40 es la correcta coordinación entre todas las protecciones de la instalación.
En una instalación generadora moderna conviven:
- protección contra sobrecargas;
- protección contra cortocircuitos;
- protección diferencial;
- protección contra sobretensiones transitorias;
- protección contra sobretensiones permanentes;
- dispositivos de seccionamiento;
- sistemas de puesta a tierra;
- protecciones específicas en corriente continua.
El correcto funcionamiento del conjunto depende de que todas estas protecciones trabajen de forma coordinada.
No basta con cumplir individualmente cada requisito reglamentario.
Es necesario diseñar la instalación como un sistema completo.
Integración con el almacenamiento energético
Otro de los cambios más relevantes es la creciente presencia de sistemas de almacenamiento.
Las baterías permiten:
- aumentar el autoconsumo;
- reducir la energía importada de la red;
- suministrar energía durante cortes de suministro;
- optimizar la gestión energética.
Sin embargo, también introducen nuevos riesgos relacionados con:
- corrientes elevadas;
- funcionamiento bidireccional;
- protección en corriente continua;
- coordinación con el inversor;
- gestión térmica.
El nuevo reglamento comienza a integrar esta realidad, anticipándose al crecimiento que previsiblemente experimentará el almacenamiento durante los próximos años.
El papel de la monitorización
Las instalaciones generadoras modernas ya no pueden entenderse sin sistemas de monitorización.
Actualmente resulta habitual disponer de información en tiempo real sobre:
- producción fotovoltaica;
- consumo instantáneo;
- estado de carga de baterías;
- energía exportada;
- energía importada;
- alarmas del inversor;
- rendimiento del sistema.
Esta información no solo mejora la eficiencia energética, sino que facilita enormemente las labores de mantenimiento y diagnóstico de averías.
La importancia de la documentación técnica
La complejidad creciente de las instalaciones hace que la documentación cobre un papel fundamental.
Además de la documentación exigida reglamentariamente, resulta recomendable mantener actualizados:
- esquemas unifilares;
- planos de distribución;
- configuración del inversor;
- parámetros de protección;
- programación del sistema de gestión energética;
- documentación de baterías;
- certificados de los equipos instalados.
Una buena documentación facilita futuras ampliaciones, reduce tiempos de intervención y mejora la seguridad durante las operaciones de mantenimiento.
🔎 ¿Sabías que...?
En muchas instalaciones fotovoltaicas la tensión en corriente continua permanece presente mientras los módulos reciben radiación solar, incluso aunque el inversor esté desconectado. Por ello, las operaciones de mantenimiento requieren procedimientos específicos y dispositivos de seccionamiento adecuados para trabajar con seguridad.
La visión técnica de Vorex
La evolución del autoconsumo demuestra que una instalación fotovoltaica ya no puede considerarse un "añadido" a una instalación eléctrica convencional.
Actualmente hablamos de sistemas energéticos completos en los que conviven generación, consumo, almacenamiento y gestión inteligente.
Desde nuestro punto de vista, el principal mérito del nuevo REBT es reconocer esta realidad y adaptar el reglamento a instalaciones mucho más complejas, donde la coordinación entre protecciones, la correcta selección de equipos y la calidad del diseño adquieren una importancia decisiva.
Lo que cambia en la ITC-BT-40
| REBT 2002 | Borrador REBT 2026 |
|---|---|
| Generación distribuida poco habitual | El autoconsumo forma parte del diseño habitual |
| Instalaciones principalmente consumidoras | Instalaciones bidireccionales (consumen y generan) |
| Escasa presencia de corriente continua | Integración de sistemas AC y DC |
| Sin almacenamiento energético generalizado | Incorporación de baterías y sistemas híbridos |
| Documentación centrada en la puesta en servicio | Mayor importancia de la monitorización y del ciclo de vida de la instalación |
Relación con la nueva ITC-BT-53
La incorporación masiva de instalaciones fotovoltaicas y sistemas de almacenamiento ha puesto de manifiesto una carencia importante del REBT de 2002: la ausencia de una instrucción específica dedicada a la corriente continua.
Por este motivo, el borrador del nuevo reglamento introduce la ITC-BT-53, una nueva instrucción que desarrolla los criterios técnicos para el diseño, protección y mantenimiento de instalaciones en corriente continua.
Su aparición supone una de las novedades más significativas del futuro REBT y representa un paso lógico en la adaptación del reglamento a las tecnologías actuales.
